CARA MUDAH MEMBUAT LAYER DI AUTOCAD

Layer pada Autocad dapat diartikan properties objek, karena dengan layer kita dapat mengatur ketebalan garis suatu objek, mengatur warna garis, maupun jenis garis.

Membuat layer pada aplikasi Autocad terbilang mudah. Tetapi, untuk yang baru menggunakan aplikasi Autocad cukup membingungkan membuat layer tersebut. Kegunaan layer pada Autocad sangat membantu ketika akan membuat objek ataupun mengedit objek. Dengan layer kita dapat mengelompokan objek-objek sesuai dengan ketebalan garis maupun jenis garis.

Mengapa menggunakan layer?

Layer merupakan hal dasar yang ada pada saat menggambar pada Autocad. Layer bertujuan memudahkan pengguna untuk mengelompokan berdasarkan fungsinya. Misalnya, layer AS diperuntukan untuk membuat as, layer dinding diperuntukan membuat dinding, layer pintu diperuntukan membuat pintu, dan seterusnya.

Adapun fungsi layer itu sendiri yaitu:
1. Menentukan layer mana saja yang akan dicetak ataupun tidak
2. Mengatur warna supaya pada saat proses editing lebih mudah
3. Mengatur tebal tipis garis pada objek yang digambar

Berikut ini langkah mudah membuat layer pada Autocad:

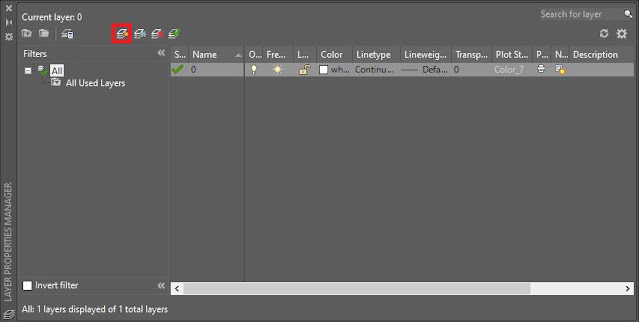

1. Ketik LA (enter) atau klik layer properties pada toolbar, dan akan muncul tampilan dibawah ini
Pada tampilan ini terdapat beberapa toolbar, antara lain:
• Status: Tanda layer yang digunakan
• Nama: Nama layer
• On: Mengaktifkan dan mematikan layer
• Freeze: Membekukan layer
• Lock: Mengunci layer supaya tidak bias diedit
• Color: Warna garis
• Linetype: Merubah jenis garis
• Lineweight: merubah ketebalan garis

2. Klik bagian new layer atau ketik Alt+N untuk mulai membuat layer

3. Namai layer yang akan digunakan

4. Anda bisa juga mengubah warna sesuai keinginan, type garis sesuai keinginan, maupun ketebalan garis.
5. Anda juga bisa mengaktifkan atau menonaktifkan layer ketika layer tersebut tidak digunakan.
6. Bisa juga mengunci layer supaya tidak bisa diedit.
7. Tambah layer sesuai kebutuhan seperti cara diatas.
8. Ulang secara berkala supaya mahir dalam membuat layer.

Jika kalian masih bingung dengan tutorial diatas, silakan KLIK DISINI untuk tutorial dalam format video.

Share artikel ini jika bermanfaat, jangan lupa komentar apakah cara ini bekerja dengan baik atau tidak.

Terima kasih.
